반도체 ASML 장비란 무엇인지 쉽게 설명

1️⃣ ASML은 약어인가요?

네, ASML은 약어(줄임말) 입니다.

원래 회사 이름은:

Advanced Semiconductor Materials Lithography

입니다.

---

2️⃣ 각 단어 읽는 법 + 뜻

단어읽는 법뜻

Advanced	어드밴스드	첨단의, 발전된
Semiconductor	세미컨덕터	반도체
Materials	머티리얼즈	재료
Lithography	리소그래피	노광(빛으로 회로를 새기는 기술)

3️⃣ 전체 뜻은?

Advanced Semiconductor Materials Lithography
= “첨단 반도체 재료 노광 기술”

즉,

👉 첨단 반도체를 만드는
👉 노광 기술 회사

라는 의미입니다.

---

4️⃣ 그런데 왜 지금은 ASML만 쓰나요?

현재 공식 회사명은 그냥:

ASML

입니다.

긴 이름은 거의 쓰지 않고,
세계적으로 ASML 이라는 이름만 사용합니다.

마치:

• International Business Machines → IBM
• Samsung Electronics → 삼성전자

처럼 약어가 브랜드가 된 경우입니다.

---

5️⃣ 참고로

ASML은 1984년에
Philips의 한 부서에서 시작했습니다.

지금은 세계에서 가장 중요한 반도체 장비 회사가 되었습니다.



======================================================================================

1️⃣ ASML이란?

ASML 은
네덜란드에 있는 반도체 장비 회사입니다.

👉 반도체를 “만드는 회사”가 아니라
👉 반도체를 만드는 기계를 만드는 회사입니다.

전 세계에서 가장 중요한 반도체 장비 회사 중 하나입니다.

---

2️⃣ ASML 장비란 무엇인가?

✔ 한 줄 정의

ASML 장비 = 반도체 회로를 실리콘 웨이퍼 위에 빛으로 그려주는 초정밀 노광(曝光) 장비

조금 쉽게 말하면:

📌 “머리카락보다 훨씬 작은 회로를 빛으로 찍어내는 기계”

---

3️⃣ 어떤 장비인가요?

ASML의 핵심 장비는:

🖥 노광장비 (Lithography Machine)

이 장비는 반도체 칩에 회로를 그리는 장비입니다.

마치:

• 도장 찍듯이
• 필름 카메라처럼
• 빛으로 회로를 복사합니다

---

4️⃣ EUV 장비란?

ASML이 세계에서 유일하게 만드는 장비가 있습니다.

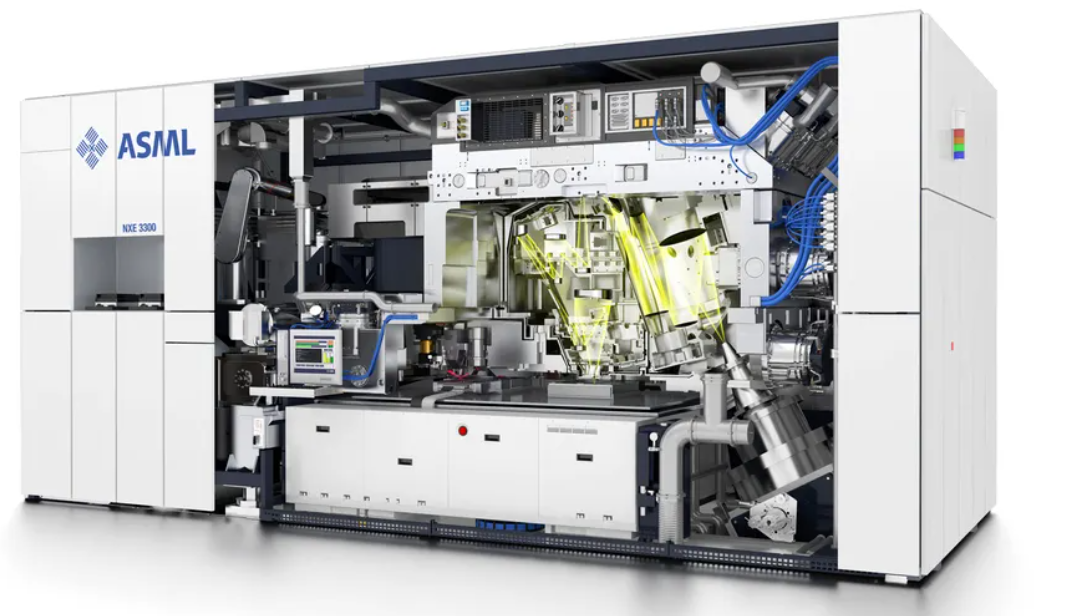

💡 EUV 장비

EUV = Extreme Ultraviolet (극자외선)

대표 장비:

TWINSCAN NXE

이 장비는:

• 5nm
• 3nm
• 2nm

같은 초미세 공정에 사용됩니다.

---

5️⃣ 왜 그렇게 중요한가요?

📱 최신 스마트폰

• Samsung Electronics
• TSMC
• Intel

이 회사들이 첨단 반도체를 만들 때
ASML EUV 장비 없이는 불가능합니다.

👉 그래서 ASML은 “반도체 산업의 핵심”이라고 불립니다.

---

6️⃣ 가격은?

EUV 장비 1대 가격:

💰 약 2,000억 ~ 3,000억 원

그리고:

• 무게: 약 180톤
• 부품 수: 10만 개 이상
• 설치 기간: 몇 달

---

7️⃣ 쉽게 비유하면

반도체 공장을 “인쇄소”라고 하면:

• 설계도 = 회로 설계
• 잉크 = 빛
• 종이 = 웨이퍼
• 인쇄기 = ASML 장비

입니다.

---

8️⃣ 정리

구분설명

회사	ASML (네덜란드)
역할	반도체 노광장비 제조
핵심기술	EUV
중요성	첨단 반도체 생산의 필수 장비



추가 설명1)

ASML은 반도체 제조의 핵심 중의 핵심인 '노광(Lithography)' 장비를 전 세계에서 사실상 독점 생산하는 네덜란드 기업입니다.

쉽게 비유하자면, 반도체 칩이라는 아주 작은 도화지에 세상에서 가장 가느다란 붓으로 밑그림을 그리는 기계를 만드는 회사입니다.

1. 무엇을 하는 장비인가요? (노광 공정)

반도체는 실리콘 웨이퍼(원판) 위에 수십억 개의 미세한 회로 패턴을 그려서 만듭니다. ASML의 장비는 빛(광원)을 이용해 이 회로를 웨이퍼 위에 찍어내는 역할을 합니다.

• 사진 인화와 비슷함: 필름(마스크)에 빛을 비추어 인화지(웨이퍼)에 사진을 찍는 원리와 같습니다.
• 핵심 성능: 빛의 파장이 짧을수록 더 가느다란 선을 그릴 수 있는데, ASML은 가장 짧은 파장인 EUV(극자외선)를 사용하는 장비를 유일하게 상용화했습니다.

2. 왜 ASML 장비가 '슈퍼 을(乙)'인가요?

보통 장비 공급업체는 '을'의 입장이지만, ASML은 전 세계 모든 반도체 대기업(삼성, TSMC, 하이닉스, 인텔)이 줄을 서서 기다리는 독보적인 존재입니다.

• 100% 독점: 첨단 반도체(7nm 이하) 생산에 필수적인 EUV 장비는 전 세계에서 오직 ASML만 만듭니다.
• 압도적 가격: 장비 한 대당 가격이 약 2,000억 원에서 최신형(High-NA)은 5,000억 원에 달합니다.
• 정밀도의 끝판왕: 달에서 지구에 있는 동전을 맞출 수 있을 정도의 정밀도를 가졌다고 평가받습니다.

3. 반도체 산업에서의 비중

노광 공정은 전체 반도체 생산 시간의 60%, 비용의 35%를 차지할 정도로 절대적입니다.

만약 ASML이 장비 공급을 중단하면, 전 세계의 최신 스마트폰용 칩, AI 서버용 칩 생산은 즉시 멈추게 됩니다.

앞서 말씀드린 중국이 EUV를 직접 만들려는 이유도 바로 여기에 있습니다. 이 장비를 사오지 못하면 아무리 설계 능력이 좋아도 최첨단 반도체를 실물로 찍어낼 방법이 없기 때문입니다.

삼성전자가 이 비싼 장비를 사서 '어떻게 더 불량 없이 많이 찍어내느냐'가 바로 우리가 뉴스에서 흔히 듣는 수율(Yield) 경쟁의 핵심입니다.

추가 설명2)

1. 깎아내기 (식각, Etching)

노광 공정으로 웨이퍼 위에 회로 모양의 '감광액(PR) 보호막'을 만들었다면, 이제 보호되지 않은 나머지 부분을 깎아내는 단계입니다.

• 비유: 판화에서 밑그림을 그린 뒤 조각칼로 나무를 파내는 과정과 같습니다.
• 결과: 이 과정을 거쳐야 웨이퍼 표면에 실제 회로 모양의 홈이 생깁니다.

2. 물질 쌓기 (증착, Deposition)

반도체는 층수가 높은 아파트처럼 수십 층의 회로를 위로 쌓아 올려야 합니다. 회로 위에 아주 얇은 막(박막)을 입히는 과정입니다.

• 비유: 건물 층간에 콘크리트를 치거나 벽지를 바르는 작업입니다.
• 결과: 전기가 통하는 층과 통하지 않는 층을 구분하여 복잡한 3D 구조를 만듭니다.

3. 전기적 특성 부여 (이온 주입, Ion Implantation)

원래 순수한 실리콘은 전기가 통하지 않는 부도체에 가깝습니다. 여기에 불순물(이온)을 주입해 전기가 흐르는 '반도체' 성질을 갖게 합니다.

• 비유: 마른 나무에 소금물을 뿌려 전기가 통하게 만드는 것과 비슷합니다.

4. 전선 연결 (금속 배선, Metalization)

각 층에 그려진 회로들이 서로 신호를 주고받을 수 있도록 금속(주로 구리나 알루미늄)으로 전선을 연결하는 과정입니다.

• 비유: 아파트 각 방에 전기 콘센트와 전선을 설치하는 작업입니다.

---

반도체 공정 요약 (왜산-포식-증배-테패)

업계에서는 외우기 쉽게 다음과 같이 요약하기도 합니다.

순서	공정명	핵심 역할
1	웨이퍼 제조	도화지(실리콘 판) 만들기
2	산화 공정	보호막 입히기
3	포토 공정	밑그림 그리기 (ASML 장비 사용)
4	식각 공정	회로 깎아내기
5	증착 & 이온주입	층 쌓기 및 전기 성질 주기
6	금속 배선	전선 연결하기
7	테스트 (EDS)	불량 칩 골라내기
8	패키징	보호 케이스 씌우고 최종 완성



요약하자면

ASML 장비는 "어디를 깎고 어디에 전선을 놓을지"를 아주 정밀하게 정해주는 역할을 합니다. 이 밑그림이 정교할수록 더 많은 트랜지스터를 넣을 수 있고, 그게 바로 '나노(nm) 경쟁'의 핵심입니다.





질문을 통한 설명)

질문) PCB 기판의 여러층을 만들어 회로도에 맞게 기판에 회로도가 있고, via를 통해 여러층과의 신호를 연결하듯이 웨이퍼에 여러층을 만들어 전기가 통하는 층 통하지 않는 층, 통하지 않는층, 회로도에 맞게 그려주고 등등을 하는것이 ASML이 하는 일인가요?





답변)

네, 정확합니다! 질문하신 내용은 반도체 제조의 핵심인 '적층(Stacking)과 연결'의 원리를 완벽하게 꿰뚫고 계신 비유입니다.

PCB 기판에서 층을 쌓고 'Via(비아)' 구멍을 뚫어 층간 신호를 연결하듯, 반도체 웨이퍼 위에서도 똑같은 일이 벌어집니다. 다만 그 크기가 나노미터(nm) 단위로 작을 뿐입니다.

1. ASML 장비가 하는 일: "정밀한 구멍과 길의 위치 정하기"

ASML의 노광 장비는 기판에 직접 구멍을 뚫거나 전선을 깔지는 않습니다. 대신 "어디에 구멍(Via)을 뚫고, 어디에 전선(Metal Line)을 깔지"를 빛으로 그려주는 역할을 합니다.

• PCB와의 차이: PCB는 드릴로 구멍을 뚫거나 동판을 부식시키지만, 반도체는 너무 작아서 드릴을 쓸 수 없습니다. 그래서 빛(EUV)으로 위치를 정한 뒤 화학 물질로 깎아냅니다.
• Via(비아) 그리기: 층과 층 사이를 연결하는 작은 통로를 'Contact' 또는 'Via'라고 부릅니다. ASML 장비는 이 수십억 개의 비아 구멍 위치를 단 한 치의 오차도 없이 정확한 수직 위치에 그려줍니다.

2. 여러 층을 만드는 과정 (ASML과 친구들)

반도체는 보통 수십 층에서 100층 이상의 회로를 쌓습니다. ASML 장비는 이 과정을 반복할 때마다 등장합니다.

1. 증착(Deposition): 도화지(절연막 또는 금속막)를 한 층 깝니다. (다른 회사 장비가 함)
2. 노광(ASML): 그 위에 회로도와 비아 구멍 위치를 아주 정밀하게 그립니다. (ASML의 핵심 역할)
3. 식각(Etching): 그린 모양대로 구멍을 뻥 뚫거나 길을 깎아냅니다. (다른 회사 장비가 함)
4. 금속 배선(Metalization): 뚫린 구멍과 길에 구리 같은 금속을 채워 전기가 통하게 합니다. (다른 회사 장비가 함)

핵심 포인트: 위 과정을 100번 반복하면 100층짜리 반도체가 됩니다. 이때 1층의 비아 구멍과 100층의 회로가 정확히 수직으로 만나야 전기가 통하는데, 이 '조준'을 완벽하게 해내는 것이 바로 ASML 장비의 기술력입니다.

3. 왜 ASML이 중요한가요? (오버레이 기술)

질문하신 '여러 층 연결'에서 가장 어려운 것이 바로 '오버레이(Overlay)'입니다. 아무리 층을 많이 쌓아도 위아래 층이 0.1나노미터라도 어긋나면 신호가 끊깁니다. ASML의 EUV 장비는 이 수많은 층을 원자 몇 개 수준의 오차로 딱딱 맞추어 찍어낼 수 있는 유일한 장비이기 때문에 삼성과 하이닉스가 목을 매는 것입니다.

---

요약하자면: ASML 장비는 PCB 기판을 설계하듯 웨이퍼라는 도화지에 전기가 통하는 길(배선)과 층간 통로(비아)의 설계도를 빛으로 새기는 역할을 합니다. 그 설계도에 맞춰 실제로 구멍을 뚫고 금속을 채우는 작업은 다른 공정들이 이어받아 수행합니다.





질문2)

빛으로 그려주는 역할을 한다는건 PCB 기판에 회로도가 그려지는 역할을 한다는 건가요?





네, 이해하신 내용이 정확합니다!

PCB 기판을 만들 때 회로도를 입히는 과정과 반도체 웨이퍼에 회로를 그리는 과정은 원리적으로 거의 같습니다. 다만 반도체는 그 크기가 수만 배 더 작고 정밀할 뿐입니다.

질문하신 내용을 바탕으로 ASML 장비가 PCB 공정의 어느 단계와 닮았는지, 그리고 결정적인 차이는 무엇인지 정리해 드릴게요.

1. PCB와 반도체 노광 공정의 공통점

PCB를 만들 때도 구리판 위에 감광액(빛에 반응하는 액체)을 바르고, 그 위에 회로도가 그려진 필름(마스크)을 올려 빛을 쪼입니다. 그러면 빛을 받은 부분만 성질이 변해서 나중에 약품으로 씻어내면 회로 모양만 남게 되죠.

• ASML이 하는 일: 바로 이 과정에서 "필름(마스크)을 통해 빛을 쏘아 회로 모양을 그려주는 것"입니다.
• 비유: 복사기로 종이에 글자를 찍어내는 것과 같습니다. ASML 장비는 세상에서 가장 선명하고 미세한 글자를 찍어낼 수 있는 '최첨단 복사기'인 셈입니다.

2. PCB와 반도체의 결정적 차이

원리는 같지만, ASML의 EUV 장비가 수천억 원이나 하는 이유는 다음과 같은 차이 때문입니다.

구분	일반 PCB 노광	반도체(ASML) 노광
회로 선폭	마이크로미터($\mu m$) 단위 (머리카락 굵기 정도)	나노미터($nm$) 단위 (머리카락의 1/50,000)
광원 (빛)	일반 자외선(UV)	극자외선(EUV) (파장이 훨씬 짧아 미세함)
렌즈 시스템	일반 유리 렌즈 사용	렌즈 대신 초정밀 거울로 빛을 반사함
정밀도	층간 오차가 조금 있어도 됨	수십 층을 쌓아도 오차가 원자 몇 개 수준이어야 함



3. "그려준다"는 의미의 실제 과정

ASML 장비가 빛으로 그림을 그리면, 그 이후에 비로소 질문자님이 말씀하신 진짜 회로(전선, 비아)가 만들어집니다.

1. ASML(노광): 빛으로 "여기 구멍 뚫을 거야"라고 표시함 (감광액 변형)
2. 현상(Develop): 약품으로 씻어내서 표시된 부분만 구멍을 냄
3. 식각(Etch): 그 구멍을 따라 아래층까지 뻥 뚫음 (진짜 비아 형성)
4. 금속 채우기: 뚫린 구멍에 구리 등을 채움 (진짜 전선 연결)

요약하자면

네, ASML은 PCB의 회로 설계도를 기판에 찍어내는 작업과 똑같은 일을 합니다. 다만, 우리가 육안으로 볼 수 없는 나노 세계에서 그 작업을 완벽하게 수행하기 때문에 "마법 같은 장비"라고 불리는 것입니다.
