캐시 메모리에 대해 설명 및 정리

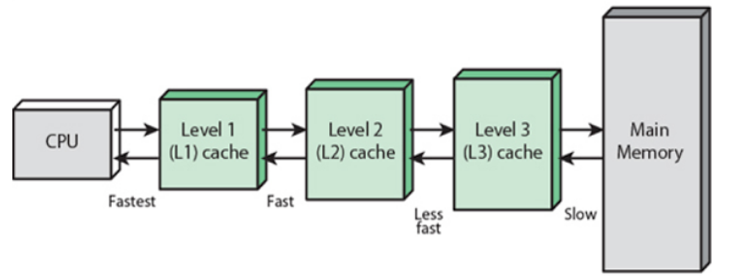

Cache Memory between CPU and Main Memory



캐시 메모리의 종류와 작동 원리

캐시 메모리는 CPU와 주 메모리 사이의 속도 차이를 줄여 시스템 성능을 향상시키는 고속 소규모 메모리입니다. CPU가 자주 사용하는 데이터를 미리 캐시 메모리에 저장해 두고, 필요할 때 빠르게 가져와 사용함으로써 메모리 액세스 시간을 단축시키는 역할을 합니다.

캐시 메모리의 작동 원리

1. 지역성의 원리: 캐시 메모리는 시간적 지역성 (한 번 참조된 데이터는 가까운 미래에 다시 참조될 가능성이 높음)과 공간적 지역성 (한 번 참조된 데이터 주변의 데이터가 가까운 미래에 참조될 가능성이 높음)을 기반으로 작동합니다.
2. 캐시 히트와 미스: CPU가 필요한 데이터를 캐시에서 찾으면 캐시 히트가 발생하고, 캐시에서 찾지 못하면 캐시 미스가 발생합니다. 캐시 미스가 발생하면 메인 메모리에서 데이터를 가져와 캐시에 저장하고, CPU에 전달합니다.
3. 캐시 교체 알고리즘: 캐시 용량이 유한하기 때문에 캐시에 새로운 데이터를 저장할 공간이 부족할 때, 기존 데이터를 삭제해야 합니다. 이때 사용되는 알고리즘을 캐시 교체 알고리즘이라고 합니다. 대표적인 알고리즘으로는 FIFO, LRU, LFU 등이 있습니다.

캐시 메모리의 종류

• L1 캐시: CPU 코어 내에 위치하며, 가장 빠르고 용량이 작습니다. 일반적으로 명령어 캐시와 데이터 캐시로 나뉩니다.
• L2 캐시: L1 캐시와 L3 캐시 사이에 위치하며, L1 캐시보다 용량이 크고 속도가 약간 느립니다.
• L3 캐시: CPU와 가장 멀리 떨어져 있으며, 가장 크고 속도가 느립니다. 여러 코어가 공유하는 경우가 많습니다.

캐시 메모리의 장점

• 빠른 메모리 접근 속도: 캐시 메모리는 메인 메모리보다 훨씬 빠르기 때문에 시스템 성능을 크게 향상시킵니다.
• 높은 적중률: 지역성의 원리를 활용하여 캐시 히트율을 높일 수 있습니다.

캐시 메모리의 단점

• 용량이 제한적: 캐시 메모리의 크기는 메인 메모리에 비해 매우 작기 때문에 모든 데이터를 저장할 수 없습니다.
• 복잡한 구조: 캐시 메모리는 설계 및 관리가 복잡합니다.

결론

캐시 메모리는 컴퓨터 시스템에서 매우 중요한 역할을 수행합니다. 캐시 메모리의 종류와 작동 원리를 이해하면 시스템 성능에 대한 이해를 높이고, 더 효율적인 시스템 설계를 할 수 있습니다.















※ 추가로 더 설명

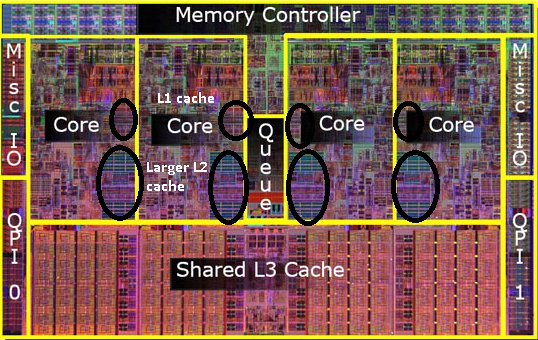

CPU와 캐시 메모리의 위치 관계

CPU와 캐시 메모리 L1, L2, L3의 위치는 CPU의 성능에 직접적인 영향을 미치는 중요한 요소입니다. 일반적으로 다음과 같은 계층 구조를 가지고 있습니다.

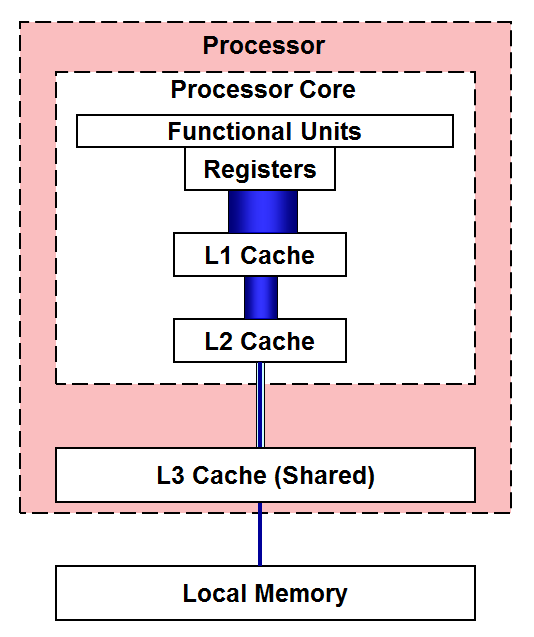

이미지로 보는 CPU와 캐시 메모리의 위치

[이미지: CPU와 캐시 메모리 위치]

설명:

• L1 캐시: CPU 코어 내부에 위치하여 가장 빠르게 접근 가능한 캐시입니다. 일반적으로 명령어 캐시와 데이터 캐시로 나뉘며, CPU가 가장 자주 사용하는 데이터와 명령어를 저장합니다.
• L2 캐시: L1 캐시와 CPU 코어 사이에 위치하며, L1 캐시보다 용량이 크고 속도는 약간 느립니다. L1 캐시에서 찾지 못한 데이터를 찾기 위해 검색하는 곳입니다.
• L3 캐시: CPU 칩 내부 또는 외부에 위치하며, L1, L2 캐시보다 용량이 더 크고 속도는 상대적으로 느립니다. L1, L2 캐시에서 모두 찾지 못한 데이터를 찾기 위해 검색하는 곳입니다.
• 메인 메모리 (RAM): CPU 외부에 위치하며, 캐시보다 용량은 매우 크지만 속도는 느립니다. 캐시에서 찾지 못한 데이터는 메인 메모리에서 가져와야 합니다.

각 캐시 레벨의 특징 요약

캐시 레벨위치용량속도역할

L1	CPU 코어 내부	가장 작음	가장 빠름	가장 자주 사용하는 데이터/명령어 저장
L2	L1과 CPU 코어 사이	L1보다 큼	L1보다 느림	L1에서 찾지 못한 데이터 검색
L3	CPU 칩 내부 또는 외부	가장 큼	L1, L2보다 느림	L1, L2에서 모두 찾지 못한 데이터 검색



왜 이런 구조일까요?

• 속도: CPU는 메인 메모리보다 훨씬 빠르게 작동합니다. 캐시는 이러한 속도 차이를 줄여주기 위해 존재합니다.
• 지역성: 프로그램은 일반적으로 데이터를 순차적으로 또는 비슷한 주소에 있는 데이터를 자주 참조하는 지역성을 가지고 있습니다. 캐시는 이러한 지역성을 활용하여 메모리 접근 시간을 줄입니다.

추가 설명

• 캐시 미스: 캐시에서 찾는 데이터가 없어 메인 메모리에서 가져와야 하는 경우를 캐시 미스라고 합니다. 캐시 미스는 시스템 성능 저하의 주요 원인 중 하나입니다.
• 캐시 일관성: 여러 개의 코어가 존재하는 시스템에서는 각 코어의 캐시에 저장된 데이터가 동일하게 유지되어야 합니다. 이를 캐시 일관성이라고 합니다.
