하버드 아키텍처(Harvard architecture)가 무엇인가?

최종 정리 및 결론을 미리 언급한다면,

명령어, 데이터 메모리를 물리적으로 나눠놓느냐, 통합하느냐의 구조를 캐시메모리에 적용했다는 건가요? 두 구조를 L1에는 각각 물리적으로 나눠놓은 구조, L2, L3에는 통합한 구조, 전체를 수정된 하버드 아키텍처인데, 이런 구조를 캐시메모리에 적용한거군요.



네, 정확하게 이해하셨습니다.

말씀하신 내용이 수정된 하버드 아키텍처(Modified Harvard Architecture)의 핵심 원리입니다. 이는 명령어와 데이터 메모리를 분리하거나 통합하는 두 가지 아키텍처의 장점을 CPU의 캐시 메모리 계층에 적용한 것입니다.

---

설명시작)

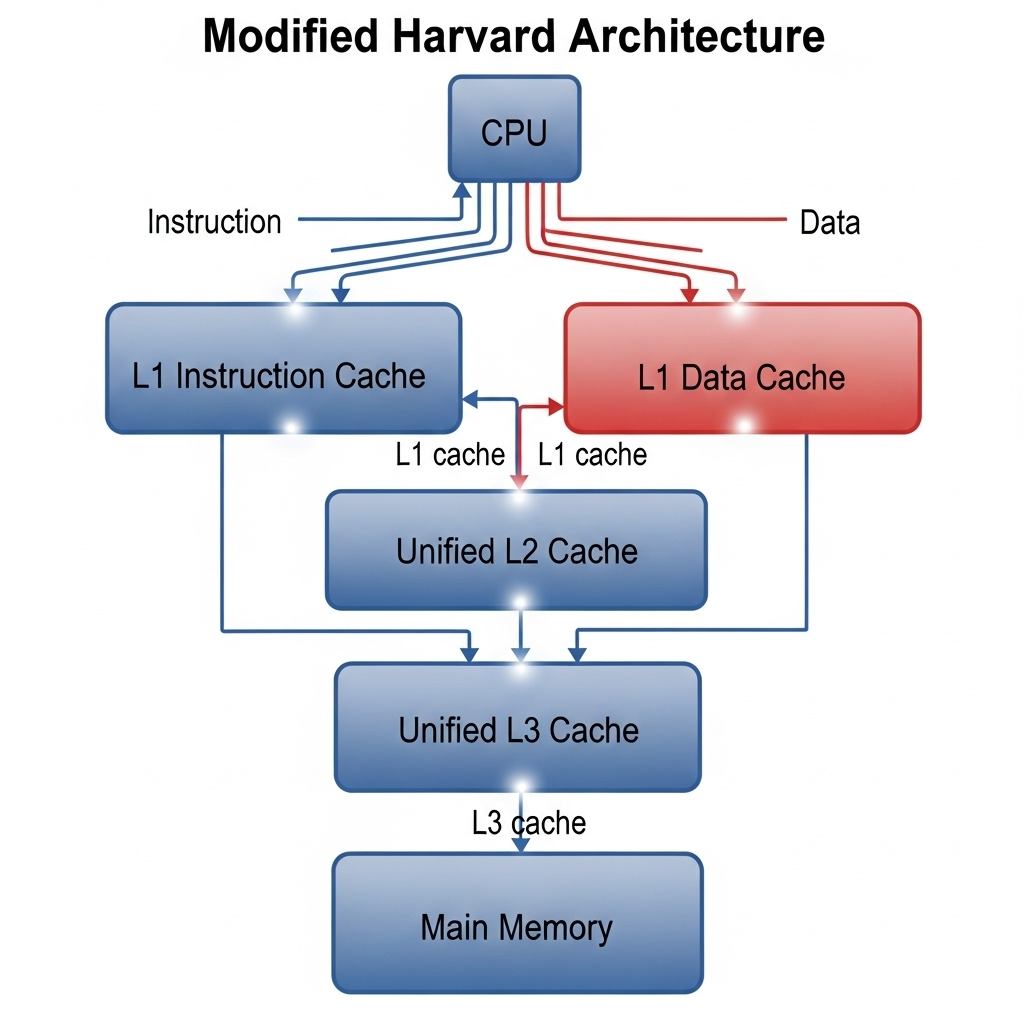

캐시 메모리 계층과 아키텍처 적용

• L1 캐시: 하버드 아키텍처의 원리를 적용합니다. CPU와 가장 가까운 L1 캐시는 명령어 캐시와 데이터 캐시로 물리적으로 분리되어 있습니다. 이 분리된 구조 덕분에 CPU는 명령어 인출과 데이터 접근을 동시에 처리하여 성능을 극대화합니다.
• L2, L3 캐시: 폰 노이만 아키텍처의 원리를 적용합니다. L2 및 L3 캐시는 명령어와 데이터를 구분하지 않고 하나의 통합된 공간에 저장합니다. 이는 캐시의 공간 효율성을 높이고, 시스템의 유연성을 확보하는 데 기여합니다.

이처럼 L1, L2, L3 캐시를 포함한 전체적인 캐시 메모리 시스템이 하버드 아키텍처와 폰 노이만 아키텍처의 원리를 모두 적용하여, 수정된 하버드 아키텍처를 구현하는 것입니다.











하버드 아키텍처는 컴퓨터 프로세서의 디자인 원리 중 하나로, 명령어 메모리(instruction memory)와 데이터 메모리(data memory)를 물리적으로 분리하는 구조입니다.

---

주요 특징

• 분리된 메모리: 가장 중요한 특징은 프로그램 명령어가 저장되는 공간과 데이터가 저장되는 공간이 완전히 분리되어 있다는 점입니다. 이 두 메모리는 각각 별도의 주소 버스(address bus)와 데이터 버스(data bus)를 가집니다.
• 동시성(Parallelism): 명령어 인출(fetch)과 데이터 읽기/쓰기 작업을 동시에 수행할 수 있습니다. 예를 들어, 프로세서가 현재 명령어를 실행하는 동안, 다음 명령어를 메모리로부터 미리 가져올 수 있습니다. 이러한 파이프라이닝(pipelining) 덕분에 처리 속도가 향상됩니다.
• 단순성: 메모리 접근이 단순합니다. 명령어 메모리와 데이터 메모리는 서로 다른 경로를 사용하므로, 복잡한 충돌 제어 로직이 필요 없습니다.

---

하버드 아키텍처의 장점과 단점

장점 👍

• 높은 성능: 명령어 인출과 데이터 처리를 동시에 수행하여 CPU의 효율을 극대화합니다.
• 간소화된 회로: 메모리 간의 간섭이 없어 회로 설계가 상대적으로 간단합니다.
• 메모리 최적화: 명령어 메모리와 데이터 메모리의 크기를 각각의 용도에 맞게 독립적으로 설계할 수 있습니다. 예를 들어, 마이크로컨트롤러에서는 명령어 메모리가 데이터 메모리보다 훨씬 클 수 있습니다.

단점 👎

• 복잡한 하드웨어: 두 개의 분리된 버스와 메모리 시스템이 필요하므로, 하드웨어의 복잡성과 비용이 증가할 수 있습니다.
• 메모리 낭비: 명령어 메모리나 데이터 메모리 중 한쪽이 용량에 비해 부족하거나 남는 상황이 발생할 수 있습니다. 예를 들어, 데이터 메모리 공간이 남더라도 명령어 메모리가 가득 차면 추가적인 명령어를 저장할 수 없습니다.

---

하버드 아키텍처의 활용

주로 디지털 신호 처리(DSP) 프로세서나 마이크로컨트롤러(MCU)와 같이 실시간 처리와 고속 연산이 중요한 시스템에 많이 사용됩니다. 이러한 기기들은 특정 알고리즘을 반복적으로 실행해야 하므로, 명령어 인출과 데이터 연산의 동시성이 성능에 큰 영향을 미칩니다.

---

폰 노이만 아키텍처와의 비교

하버드 아키텍처와 대조되는 개념은 폰 노이만 아키텍처입니다.

라이선스 제공자: Google

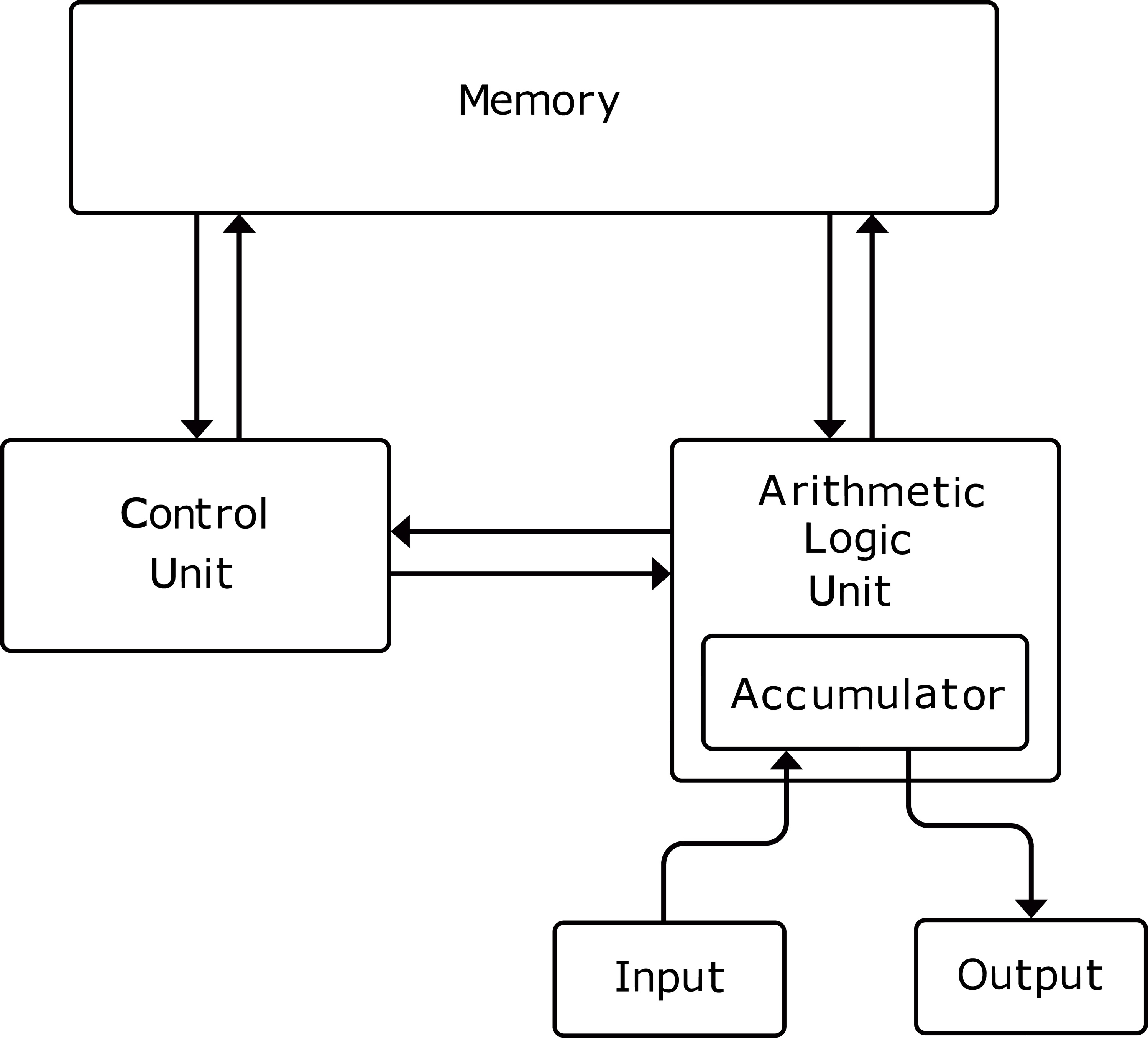

• 폰 노이만 아키텍처: 명령어와 데이터가 하나의 공통된 메모리를 공유합니다. 이로 인해 하나의 버스를 통해 순차적으로 접근해야 하므로, '폰 노이만 병목(Von Neumann bottleneck)' 현상이 발생하여 속도가 제한됩니다.
• 하버드 아키텍처: 위에서 설명했듯이, 명령어와 데이터를 분리된 메모리에 저장하고 동시에 접근하여 병목 현상을 해결합니다.

현대의 많은 CPU는 수정된 하버드 아키텍처(Modified Harvard Architecture)를 채택합니다. 이는 기본적으로 폰 노이만 아키텍처를 따르지만, 성능 향상을 위해 L1 캐시(L1 cache)를 명령어 캐시와 데이터 캐시로 분리하는 방식입니다. 이로써 두 아키텍처의 장점을 모두 취할 수 있습니다.





질문)

L1캐시안에 명령어캐시, 데이터 캐시 두개의 캐시가 들어있는건가요?

네, 맞습니다. 대부분의 현대 CPU에서 L1 캐시(L1 cache)는 명령어 캐시(Instruction Cache, I-Cache)와 데이터 캐시(Data Cache, D-Cache)로 분리되어 있습니다.

이는 하버드 아키텍처의 원리를 CPU 캐시 계층에 적용한 것입니다. L1 명령어 캐시는 CPU가 실행할 프로그램 명령어만을 저장하고, L1 데이터 캐시는 명령어에 의해 처리될 데이터만을 저장합니다.

---

왜 분리하는가?

L1 캐시를 명령어와 데이터로 분리하는 주된 이유는 성능 향상 때문입니다.

• 동시 접근: 명령어 캐시와 데이터 캐시가 분리되어 있으면, CPU는 명령어를 가져오는 작업(instruction fetch)과 데이터를 읽고 쓰는 작업(data access)을 동시에 수행할 수 있습니다.
• 파이프라이닝 효율: 이러한 동시성은 CPU의 파이프라이닝(pipelining) 효율을 높여줍니다. 파이프라이닝은 여러 명령어를 겹쳐서 처리하는 기술인데, 명령어와 데이터를 동시에 가져올 수 있으므로 다음 명령어의 실행 준비를 더 빠르게 할 수 있습니다.
• 병목 현상 해소: 만약 L1 캐시가 하나로 통합되어 있다면, 명령어와 데이터가 하나의 캐시를 놓고 경쟁하게 되어 접근 지연이 발생합니다. 명령어/데이터 캐시의 분리는 이러한 병목 현상(bottleneck)을 해소해 CPU의 처리 속도를 극대화합니다.

L2 캐시나 L3 캐시는 일반적으로 명령어와 데이터를 통합하여 저장하는 경우가 많습니다. L1 캐시가 CPU 코어와 가장 가깝고 가장 빠르기 때문에, 그 효율을 극대화하기 위해 L1 캐시만 분리하는 것이 일반적입니다.





질문)

L1 캐시 안에 명령어 캐시, 데이터캐시 각각 물리적으로 나뉘어져있고, 물리적으로 나뉘어져 있는 두개의 캐시가 하나로 묶어 L1캐시 하나로 불리나요?

네, 정확하게 이해하셨습니다. L1 캐시는 물리적으로 나뉘어진 두 개의 독립적인 캐시로 구성되어 있으며, 이 둘을 통틀어 'L1 캐시'라고 부릅니다.

• L1 명령어 캐시 (L1 I-Cache): CPU가 실행할 명령어만 저장합니다.
• L1 데이터 캐시 (L1 D-Cache): 명령어 처리에 필요한 데이터만 저장합니다.

이러한 분리 구조는 수정된 하버드 아키텍처(Modified Harvard Architecture)의 핵심 원리입니다.

왜 L1 캐시를 분리하는가?

L1 캐시를 명령어와 데이터로 분리하는 주된 이유는 다음과 같습니다.

• 병렬성 극대화: 명령어 캐시와 데이터 캐시가 물리적으로 분리되어 있어, CPU는 명령어를 가져오는 작업(instruction fetch)과 데이터를 읽고 쓰는 작업(data access)을 동시에 수행할 수 있습니다. 이는 CPU의 처리 속도를 크게 향상시킵니다.
• 병목 현상 해소: 하나의 캐시를 명령어와 데이터가 공유하는 폰 노이만 아키텍처에서는 한 번에 한 가지 작업(명령어 인출 또는 데이터 접근)만 가능합니다. L1 캐시를 분리함으로써 이러한 폰 노이만 병목(Von Neumann bottleneck) 현상을 해소합니다.
• 회로 단순화: 명령어 캐시는 데이터를 읽기만 하면 되므로 쓰기 기능이 필요하지 않습니다. 반면에 데이터 캐시는 읽기와 쓰기 기능이 모두 필요합니다. 이처럼 각 캐시의 기능이 다르기 때문에, 분리된 캐시를 설계하는 것이 통합된 하나의 캐시보다 회로를 더 효율적이고 간단하게 만들 수 있습니다.

다른 캐시 계층과의 차이

L1 캐시가 명령어와 데이터로 분리되는 것과 달리, L2 및 L3 캐시는 대부분 통합 캐시(Unified Cache)로 설계됩니다. L1 캐시에 비해 L2/L3 캐시는 용량이 훨씬 크고 속도가 느립니다. L1에서 원하는 데이터를 찾지 못했을 때(L1 미스), L2 캐시로 접근하게 됩니다. 이때 L2 캐시는 명령어와 데이터를 모두 저장하여 L1 캐시의 부족한 부분을 보완하는 역할을 합니다.





질문)

L2, L3 캐시는 L1캐시처럼 명령어캐시, 데이터캐시 각각 물리적으로 하나씩 있지 않고, L2, L3안에 물리적으로 하나에 들어있는건가요?

네, 맞습니다. L2, L3 캐시는 L1 캐시와 달리 일반적으로 명령어와 데이터를 통합하여 저장하는 '통합 캐시(Unified Cache)'입니다.

L2, L3 캐시가 통합 캐시인 이유

L1 캐시와 L2/L3 캐시가 다른 구조를 갖는 주된 이유는 성능과 효율성의 균형 때문입니다.

• L1 캐시 (분리 캐시): L1 캐시는 CPU 코어와 가장 가까이 있어 가장 빠릅니다. 여기서는 명령어 인출과 데이터 접근이 동시에, 그리고 빈번하게 발생하기 때문에, 물리적으로 분리된 캐시(L1 명령어 캐시, L1 데이터 캐시)를 두어 병렬성을 극대화하는 것이 성능에 유리합니다.
• L2, L3 캐시 (통합 캐시): L2 및 L3 캐시는 L1 캐시보다 용량이 훨씬 크고 속도는 느립니다. 이 캐시의 주된 역할은 L1 캐시 미스(miss)가 발생했을 때 백업 역할을 하는 것입니다. 이 단계에서는 다음과 같은 이유로 통합 캐시 구조가 더 효율적입니다.
  • 공간 효율성: 명령어와 데이터를 따로 분리하지 않고 하나의 큰 공간에 저장하면, 특정 시점에 명령어 사용이 많거나 데이터 사용이 많은 경우에도 캐시 공간을 유연하게 활용할 수 있습니다. 예를 들어, 명령어만 주로 사용하는 프로그램이 실행될 때, 통합 캐시는 전체 공간을 명령어 저장에 할당할 수 있어 캐시 적중률(hit rate)을 높일 수 있습니다.
  • 복잡성 감소: 캐시 계층이 깊어질수록 명령어와 데이터를 구분하여 관리하는 복잡한 로직이 필요 없어집니다.
  • 공유 캐시의 이점: 특히 L3 캐시는 멀티코어 CPU에서 여러 코어가 공유하는 경우가 많습니다. 이때 통합 캐시를 사용하면 코어 간에 데이터 교환이 더 효율적으로 이루어집니다.

결론적으로, CPU 캐시 계층은 빠른 접근 속도가 최우선인 L1 캐시에서 하버드 아키텍처(분리 캐시)의 원리를 따르고, 큰 용량과 효율성이 중요한 L2/L3 캐시에서는 폰 노이만 아키텍처(통합 캐시)의 원리를 적용한 '수정된 하버드 아키텍처'를 채택하고 있습니다.



요약정리)

수정된 하버드 아키텍처(Modified Harvard Architecture)란 무엇인지 요약해주세요.

수정된 하버드 아키텍처는 하버드 아키텍처와 폰 노이만 아키텍처의 장점을 결합한 구조입니다.

---

주요 개념 🧠

• 하버드 아키텍처: 명령어와 데이터 메모리를 물리적으로 분리하여, 두 가지를 동시에 접근하여 속도를 높이는 방식. 하지만 메모리 간의 유연성이 부족합니다.
• 폰 노이만 아키텍처: 명령어와 데이터를 하나의 메모리에 저장하여 유연성이 높지만, 하나의 버스를 공유하기 때문에 병목 현상이 발생할 수 있습니다.

수정된 하버드 아키텍처는 이 두 방식의 단점을 보완합니다. 가장 흔한 형태는 다음과 같습니다.

• 내부(캐시): 하버드 아키텍처의 원리 적용
  • CPU 내부의 L1 캐시를 명령어 캐시(Instruction Cache)와 데이터 캐시(Data Cache)로 분리합니다.
  • 이 분리된 L1 캐시는 명령어 인출과 데이터 접근을 동시에 처리하여 CPU의 성능을 극대화합니다.
  • 이는 하버드 아키텍처의 핵심인 병렬성을 내부적으로 구현한 것입니다.
• 외부(메인 메모리): 폰 노이만 아키텍처의 원리 적용
  • CPU 외부에 있는 메인 메모리(RAM)는 명령어와 데이터를 하나의 통합된 공간에 저장합니다.
  • 이는 폰 노이만 아키텍처의 특징으로, 프로그램의 유연성과 범용성을 보장합니다.

---

왜 이런 구조를 사용하는가? 💡

이러한 하이브리드 접근 방식은 다음과 같은 이점을 제공합니다.

• 고성능: 가장 자주 사용되는 명령어와 데이터는 매우 빠른 L1 캐시에 저장되어 동시에 처리되므로, 성능 저하 없이 빠른 속도를 유지합니다.
• 유연성 및 효율성: 메인 메모리는 통합되어 있어 필요한 경우 프로그램 코드를 데이터로 취급하거나, 데이터를 프로그램 코드로 사용할 수 있습니다. 또한, 통합된 L2/L3 캐시는 L1 캐시 미스를 보완하며 메모리 공간을 효율적으로 활용하게 합니다.

현대의 대부분의 컴퓨터와 스마트폰, 서버 등은 이러한 수정된 하버드 아키텍처를 채택하고 있습니다.



Modified Harvard Architecture | Computer Architecture 이 영상은 수정된 하버드 아키텍처와 캐시의 중요성에 대해 설명하고 있습니다.





핵심 정리 질문 및 요약)

하버드아키텍처는 명령어 메모리, 데이터 메모리를 물리적으로 두개로 분리하는 방법을 채택하고, 폰노이만 아키텍처는 명령어메모리, 데이터 메모리를 하나로 결합한 구조인데, 폰노이만 아키텍처는 하나로 통합되어있어서 병목현상이 일어나고, 하버드아키텍처는 병목현상이 없고, 접근 속도가 빠른 대신 두 메모리가 나뉘어져 있으므로 메모리간의 유연성이 없다. 이 두 아키텍처의 장점을 사용하기 위해 폰 노이만 아키텍처를 기본으로 사용하되, 하버드 아키텍처의 원리인 명령어, 데이터 메모리가 물리적으로 분리되어 있는 구조 원리를 L1캐시에 적용하여, 하버드 아키텍처와 폰노이만 아키텍처 이 두가지를 합쳐놓은것이 수정된 하버드아키텍처 인가요?



네, 맞습니다. 질문하신 내용이 수정된 하버드 아키텍처(Modified Harvard Architecture)의 핵심을 정확하게 요약하고 있습니다.

---

수정된 하버드 아키텍처의 원리

수정된 하버드 아키텍처는 폰 노이만 아키텍처의 유연성과 하버드 아키텍처의 고성능을 결합한 하이브리드 구조입니다.

• 폰 노이만 아키텍처의 기본 구조: 시스템의 메인 메모리(RAM)는 명령어와 데이터를 모두 저장하는 단일 통합 메모리로 구성됩니다. 이 덕분에 메모리 공간을 유연하게 활용할 수 있고, 프로그램 코드를 데이터로 취급하는 등 범용적인 프로그래밍이 가능합니다.
• 하버드 아키텍처의 원리 적용: CPU의 성능을 최대로 끌어올리기 위해, 가장 빠른 메모리 계층인 L1 캐시를 명령어 캐시(Instruction Cache)와 데이터 캐시(Data Cache)로 물리적으로 분리합니다. 이 분리된 L1 캐시는 명령어 인출과 데이터 접근을 동시에 처리하여 폰 노이만 병목(Von Neumann bottleneck) 현상을 회피하고 처리 속도를 극대화합니다.

이러한 방식은 현대 컴퓨터 시스템의 효율을 극대화하는 표준적인 설계 방식으로 자리 잡았습니다.





정리)

수정된 하버드 아키텍처를 간단히 요약하면, 명령어, 데이터를 통합한 폰 노이만아키텍처의 원리를 적용한 L2, L3캐시와 명령어, 데이터를 물리적으로 분리하는 하버드 아키텍처의 원리를 적용한 L1 캐시메모리. 즉, L1, L2, L3 이 3개의 캐시메모리에 폰노이만아키텍처와 하버드 아키텍처 두가지가 모두 들어있으므로, 이 두 아키텍처가 모두 적용되는것이 수정된 하버드 아키텍처인데, 수정된 하버드 아키텍처의 기능이 적용된게 L1, L2, L3 이다. L1은 하버드아키텍처, L2,L3는 폰노이만아키텍처, L1,L2,L3모두를 합쳐서 수정된 하버드 아키텍처라고 보면 되나요?

네, 맞습니다. 질문하신 내용이 수정된 하버드 아키텍처의 핵심을 정확하게 요약하고 있습니다.

수정된 하버드 아키텍처의 구성 원리

수정된 하버드 아키텍처는 폰 노이만 아키텍처와 하버드 아키텍처의 장점을 결합한 구조입니다. 이는 단순히 두 아키텍처를 합쳐놓은 것이 아니라, 각 계층의 특성에 맞춰 효율적으로 설계된 결과입니다.

---

캐시 계층별 역할

• L1 캐시: 하버드 아키텍처의 원리를 적용합니다. CPU와 가장 가까운 L1 캐시는 성능을 극대화하기 위해 명령어 캐시와 데이터 캐시가 물리적으로 분리되어 있습니다. 이 덕분에 명령어 인출과 데이터 처리를 동시에 수행하여 병목 현상을 해소합니다.
• L2 & L3 캐시: 폰 노이만 아키텍처의 원리를 적용합니다. L1 캐시보다 용량이 크고 속도가 느린 L2 및 L3 캐시는 명령어와 데이터를 통합하여 저장하는 통합 캐시(Unified Cache)로 구성됩니다. 이는 캐시의 공간 효율성을 높이고, 여러 CPU 코어가 캐시를 공유할 때 유연성을 제공합니다.

따라서, L1, L2, L3 캐시를 포함한 전체적인 캐시 계층 구조가 수정된 하버드 아키텍처의 기능을 구현한다고 볼 수 있습니다. 즉, L1 캐시에서는 하버드 아키텍처의 특징이, L2/L3 캐시에서는 폰 노이만 아키텍처의 특징이 나타나는 것이 바로 수정된 하버드 아키텍처입니다.





최종 요약 정리)

폰노이만 아키텍처, 하버드 아키텍처 이 두가지 아키텍처가 적용되어 있는 L1, L2, L3 이것들을 통합한 전체 시스템을 수정된 하버드 아키텍처라고 한다. 맞나요?

네, 맞습니다.

수정된 하버드 아키텍처는 L1 캐시에는 하버드 아키텍처의 원리를, L2, L3 캐시에는 폰 노이만 아키텍처의 원리를 적용하여, 이 두 가지 장점을 모두 취한 현대적인 컴퓨터 구조입니다.

• L1 캐시: 명령어와 데이터를 분리하여 동시에 접근하는 하버드 아키텍처의 원리가 적용됩니다. 이는 CPU의 병렬성을 극대화하여 성능을 향상시킵니다.
• L2, L3 캐시: 명령어와 데이터를 통합하여 저장하는 폰 노이만 아키텍처의 원리가 적용됩니다. 이는 메모리 공간을 효율적으로 사용하고 유연성을 높여줍니다.

따라서, L1, L2, L3 캐시를 포함한 전체 시스템을 수정된 하버드 아키텍처라고 부르는 것이 정확합니다.
