디지털트윈에서 재조생산 기계가 동작 스캔할 때, 3D 레이저 스캐너장비로 하는것과 스캔 주기 일정에 대해 정리

결론부터 먼저 작성하면,

질문) 디지털트윈에서 3D 레이저스캔은 작업할때 대량의 패킷이 발생하고, 데이터 저장량도 많기 때문에 부담되므로, 각 분야와 장비 일정에 맞게 스캔작업을 진행한다. 이렇게 이해하면 되나요?



네, 정확하게 이해하셨습니다!

디지털 트윈에서 3D 레이저 스캔의 활용에 대한 핵심 내용을 아주 잘 요약하셨습니다. 말씀하신 대로:

• 대량의 패킷 발생 및 데이터 저장량 부담: 3D 레이저 스캔은 매우 정밀한 3D 포인트 클라우드 데이터를 생성하기 때문에, 그 데이터 양이 엄청납니다. 이를 실시간으로 전송하고 저장하며 처리하는 것은 네트워크 대역폭, 스토리지 용량, 그리고 컴퓨팅 자원에 막대한 부담을 줍니다.
• 비용 및 효율성 문제: 이러한 대량의 데이터를 매번 처리하는 것은 비효율적일 뿐만 아니라, 장비 운용 및 데이터 관리 측면에서 막대한 비용을 발생시킵니다.
• 각 분야와 장비 일정에 맞게 스캔 작업 진행: 따라서 디지털 트윈에서는 3D 레이저 스캔을 실시간으로 계속 수행하는 대신, 필요에 따라, 그리고 해당 분야와 장비의 특성에 맞는 합리적인 주기로 스캔 작업을 진행합니다.

언제 3D 스캔을 주로 활용하는지 추가 설명을 드리자면:

1. 초기 디지털 트윈 모델 구축: 기존 물리적 자산(공장, 건물, 기계장비 등)의 초기 3D 모델을 생성할 때 가장 많이 사용됩니다.
2. 주기적인 환경/형태 변화 업데이트:
   • 건설 현장: 공정 진척률 확인, 설계 대비 시공 오차 확인 등을 위해 주간/월간 단위로 스캔하여 업데이트합니다.
   • 대형 설비/인프라: 구조물의 변형, 부식, 침하 등 육안으로 확인하기 어려운 미세한 변화를 장기적으로 추적하기 위해 분기별/반기별/연간 단위로 스캔합니다.
   • 생산 라인 레이아웃 변경: 장비의 위치가 바뀌거나 새로운 장비가 추가될 때 스캔하여 디지털 트윈에 반영합니다.
3. 손상/마모 등 특정 이벤트 발생 시: 예상치 못한 사고로 장비의 형태가 변형되었거나, 특정 부품의 심각한 마모가 의심될 때 정밀 스캔을 통해 정확한 현재 상태를 파악합니다.
4. 역설계 (Reverse Engineering): 도면이 없거나 오래된 장비의 정확한 3D 모델을 얻기 위해 스캔합니다.

결론적으로, 3D 레이저 스캔은 디지털 트윈의 "정적 형상 정보"를 구축하고 주기적으로 업데이트하는 데 사용되는 강력한 도구이지만, "실시간 동작 및 상태 정보"는 대부분 센서 데이터 기반으로 동기화됩니다. 이 두 가지 방식이 상호 보완적으로 활용되어 효율적인 디지털 트윈이 구현됩니다.

------------------------------------------------------------------------------

아래 내용은 본격적인 내용 정리



디지털트윈에서 재조생산 기계가 동작되는것을 보여주는데, 스캔할때, 3D 레이저 스캐너장비로 하나요?



네, 디지털 트윈에서 재조생산 기계가 동작되는 모습을 보여주기 위해 실제 기계를 스캔할 때 3D 레이저 스캐너 장비가 주로 사용됩니다.

3D 레이저 스캐너는 비접촉식으로 대상의 정확한 3차원 형상 데이터를 빠르고 정밀하게 획득하는 데 매우 효과적입니다. 이렇게 얻어진 3차원 스캔 데이터(포인트 클라우드)는 디지털 트윈을 구축하는 데 중요한 기반이 됩니다.

물론 3D 레이저 스캐너 외에도 다음과 같은 다양한 3D 스캐닝 기술들이 디지털 트윈 구축에 활용될 수 있습니다:

• 구조광 스캐너 (Structured Light Scanner): 특정 패턴의 빛을 투사하여 대상의 변형된 패턴을 분석하여 3D 형상을 측정합니다. 정밀도가 높고 풀 컬러 데이터를 얻을 수 있는 장점이 있습니다.
• 사진 측량 (Photogrammetry): 여러 각도에서 촬영한 2D 이미지들을 소프트웨어로 분석하여 3D 모델을 생성하는 방식입니다. 비교적 저렴하고 유연하지만, 대상의 질감이나 반사율에 따라 정확도가 달라질 수 있습니다.
• LiDAR (Light Detection and Ranging): 레이저 펄스를 발사하고 반사되어 돌아오는 시간을 측정하여 거리를 계산하는 방식으로, 넓은 지역이나 대형 구조물의 스캐닝에 주로 사용됩니다. (레이저 스캐너의 한 종류이기도 합니다.)
• 핸드헬드 3D 스캐너: 휴대성이 좋아 이동하며 자유롭게 스캔할 수 있으며, 복잡한 형태의 부품이나 접근이 어려운 곳을 스캔할 때 유용합니다.

재조생산 기계의 디지털 트윈을 구축할 때는 주로 다음과 같은 목적을 위해 스캐닝이 이루어집니다:

• 현실 기반 3D 모델 생성: 실제 기계의 정확한 3D 형상을 디지털 공간에 구현하여 가상 환경에서 기계를 재현합니다.
• 역설계 (Reverse Engineering): 기존 기계나 부품의 3D 모델이 없는 경우, 스캔 데이터를 기반으로 3D CAD 모델을 생성하여 설계 변경이나 부품 제작에 활용합니다.
• 품질 검사 및 유지보수: 실제 기계의 상태를 주기적으로 스캔하여 디지털 트윈과 비교함으로써 변형, 마모, 손상 등을 감지하고 예측 유지보수에 활용합니다.
• 공정 최적화 및 시뮬레이션: 실제 기계의 동작 데이터를 디지털 트윈에 연동하여 가상 환경에서 다양한 시나리오를 시뮬레이션하고, 생산 공정의 효율을 최적화합니다.

결론적으로, 디지털 트윈에서 재조생산 기계의 동작을 보여주기 위한 스캔 작업에는 3D 레이저 스캐너가 핵심적인 역할을 하며, 대상의 크기, 정밀도 요구사항, 환경 등에 따라 다양한 스캐닝 기술이 복합적으로 활용될 수 있습니다.



기계 장비를 3D 스캔하는 데 레이저 스캐너가 많이 사용됩니다. 하지만 레이저 스캐너 외에도 다양한 3D 스캔 기술들이 존재하며, 스캔하려는 기계 장비의 크기, 복잡도, 요구되는 정밀도, 그리고 예산에 따라 적절한 스캔 방식이 선택됩니다.

주요 3D 스캔 방식들은 다음과 같습니다:

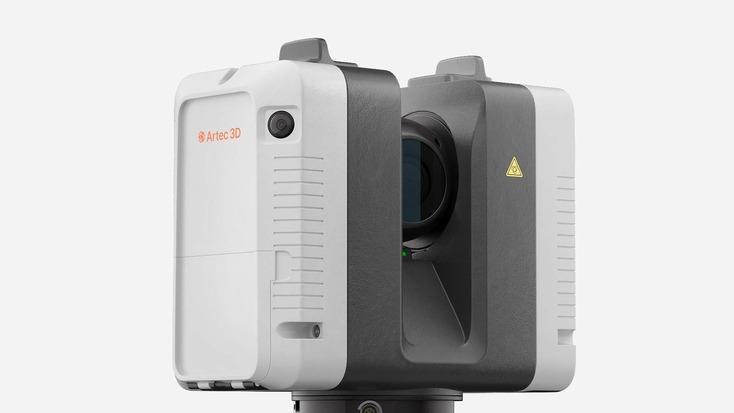

1. 레이저 스캐닝 (Laser Scanning):
   • 원리: 레이저 빔을 물체 표면에 투사하고, 반사되어 돌아오는 레이저 빔의 시간(Time-of-Flight) 또는 각도 변화(Triangulation)를 측정하여 물체 표면의 3D 좌표를 얻습니다.
   • 특징: 매우 높은 정밀도와 해상도를 제공하며, 복잡한 형상도 비교적 빠르게 스캔할 수 있습니다. 산업용으로 가장 널리 사용되는 방식 중 하나입니다.
   • 장점: 고정밀, 빠른 데이터 수집 (포인트 클라우드), 대형 물체 스캔 가능.
   • 단점: 반사율이 높은 표면(광택이 있는 금속 등)이나 투명한 물체 스캔이 어려울 수 있고, 스캐너가 고가일 수 있습니다. 외부 조명에 영향을 받기도 합니다.

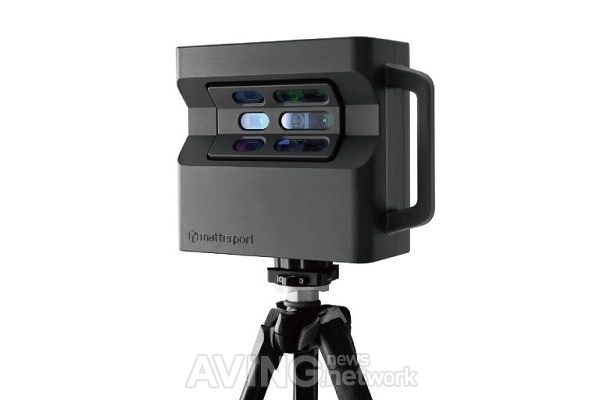

2. 구조광 스캐닝 (Structured Light Scanning):
   • 원리: 특정 패턴(격자, 줄무늬 등)의 빛을 물체 표면에 투사하고, 이 패턴이 물체 표면의 굴곡에 따라 변형되는 모습을 카메라로 촬영하여 3D 형상을 재구성합니다.
   • 특징: 컬러(텍스처) 정보를 함께 얻기 용이하며, 레이저 스캔보다 저렴하고 휴대가 간편한 모델도 많습니다.
   • 장점: 색상 정보 획득 용이, 비교적 빠른 스캔, 중소형 물체에 적합.
   • 단점: 밝은 외부 조명에 취약하고, 레이저 스캔에 비해 정밀도가 다소 떨어질 수 있습니다.
3. 사진 측량 (Photogrammetry):
   • 원리: 여러 대의 카메라로 다양한 각도에서 물체의 사진을 찍은 후, 소프트웨어가 각 사진에서 공통된 특징점들을 찾아내어 3D 모델로 재구성하는 방식입니다.
   • 특징: 특별한 스캐너 장비 없이 고해상도 카메라만 있으면 가능하므로 비용 효율적입니다. 넓은 영역이나 접근하기 어려운 곳을 스캔하는 데 유용합니다.
   • 장점: 비용 효율적, 고해상도 텍스처(색상) 정보 획득, 넓은 영역 스캔 가능.
   • 단점: 정확도는 사진의 품질과 소프트웨어의 성능에 크게 좌우되며, 복잡하거나 디테일이 적은 표면 스캔이 어려울 수 있습니다. 특정 조명 조건이 필요할 수 있습니다.
4. 접촉식 스캐닝 (Contact Scanning / CMM: Coordinate Measuring Machine):
   • 원리: 프로브(탐침)가 직접 물체 표면을 접촉하며 이동하여 각 지점의 정확한 3D 좌표를 측정하는 방식입니다.
   • 특징: 매우 높은 정밀도를 제공하여 품질 검사나 정밀 계측에 주로 사용됩니다.
   • 장점: 매우 높은 정확도.
   • 단점: 스캔 속도가 매우 느리고, 물체 표면에 물리적인 접촉이 필요하여 손상 위험이 있을 수 있습니다. 복잡한 형상 스캔에 한계가 있습니다.

기계 장비 스캔 시 주로 고려되는 사항:

• 크기와 복잡성: 대형 장비는 레이저 스캐너나 드론을 이용한 사진 측량이 유리하고, 복잡하고 작은 부품은 고정밀 레이저 또는 구조광 스캐너가 적합합니다.
• 요구되는 정밀도: 리버스 엔지니어링이나 정밀 품질 검사 목적이라면 고정밀 레이저 스캐너나 접촉식 CMM이 필요합니다.
• 표면 재질: 광택이 심한 금속이나 투명한 재질은 스캔이 어려울 수 있어, 무광 스프레이를 뿌리는 등의 전처리가 필요할 수 있습니다.
• 이동성: 현장에서 장비를 스캔해야 한다면 휴대용 스캐너가 유용합니다.

결론적으로, 기계 장비를 스캔할 때는 레이저 스캐너가 가장 보편적으로 사용되는 강력한 도구 중 하나이지만, 스캔 목적과 장비의 특성에 따라 구조광 스캐너, 사진 측량 등 다른 기술들도 함께 또는 단독으로 활용될 수 있습니다.





핵심질문 및 내용)

주기적으로 스캔한다고 했는데, 보통 어느 정도 시간에 한 번씩 스캔하나요?

주기적인 3D 스캔의 주기는 매우 다양하며, 특정 "보통"이라고 단정하기 어렵습니다. 이는 여러 요인에 따라 크게 달라지기 때문입니다. 주요 결정 요인은 다음과 같습니다.

1. 기계/자산의 특성 및 변화 속도:
   • 변화가 거의 없는 정적인 자산 (예: 건물 구조물, 대형 설비의 기본 프레임): 초기 모델 구축 후에는 수개월, 심지어 1년에 한 번 또는 그 이상의 매우 긴 주기로 스캔할 수 있습니다. 큰 재해나 구조 변경이 없는 한 자주 스캔할 필요가 없습니다.
   • 서서히 마모되거나 변형되는 자산 (예: 공장의 파이프라인 부식, 도로 균열): 수 주에서 수개월 단위로 주기적인 스캔을 통해 미세한 변화를 감지하고 예측 유지보수에 활용할 수 있습니다.
   • 잦은 변경이나 이동이 있는 환경 (예: 건설 현장, 생산 라인의 레이아웃 변경): 매일, 주간 또는 월간과 같이 비교적 짧은 주기로 스캔하여 현재의 진행 상황을 디지털 트윈에 반영할 수 있습니다. 건설 현장의 경우 "고주파 디지털 트윈(High-Frequency Digital Twin)"이라는 개념도 언급되는데, 이는 매일 또는 매주 업데이트되는 모델을 의미합니다.
2. 데이터의 중요성 및 활용 목적:
   • 안전과 직결되거나 정밀도가 매우 중요한 경우: 더 짧은 주기로 스캔하여 이상 징후를 빠르게 감지해야 할 수 있습니다. (예: 교량의 미세 변형, 발전소 핵심 설비)
   • 단순 현황 파악이나 시각화 목적: 스캔 주기가 길어져도 무방합니다.
3. 예산 및 자원 (비용/시간):
   • 3D 스캐닝 작업은 장비 비용, 인력 투입, 데이터 처리 시간 등 상당한 비용과 자원이 소모됩니다. 따라서 예산과 ROI(투자 대비 효과)를 고려하여 가장 효율적인 주기를 설정해야 합니다. 무작정 자주 스캔하는 것이 능사는 아닙니다.
4. 기술적 제약:
   • 스캐너의 속도, 데이터 처리 능력, 네트워크 대역폭 등 현재 가용한 기술적 한계도 스캔 주기를 결정하는 요소가 됩니다.

예시:

• 대규모 플랜트 설비: 초기 구축 시 전체 스캔 후, 주요 핵심 설비는 분기별 또는 반기별 스캔, 일반적인 배관이나 구조물은 1년에 한 번 또는 필요시 스캔.
• 건설 현장: 공정 진행 상황에 따라 주간 또는 격주 스캔하여 공정 관리 및 진척률 확인.
• 교량/터널 등 인프라 시설: 안전 점검을 위해 월별, 분기별 또는 연간 단위로 변형 및 손상 여부 스캔.
• 제조 공정의 생산 라인 (레이아웃 변경이 잦은 경우): 변경이 발생할 때마다 스캔하거나, 일정 주기로 (예: 월 1회) 업데이트 스캔.

결론적으로, 주기적인 3D 스캔의 빈도는 프로젝트의 특성, 중요성, 예산, 그리고 변화 속도에 따라 맞춤형으로 결정됩니다. 실시간 스캔은 극히 드물고 비효율적이며, 대부분의 경우 센서 데이터를 통한 실시간 동기화가 이루어지며, 3D 스캔은 "필요할 때" 또는 "정해진 주기"로 진행됩니다.
